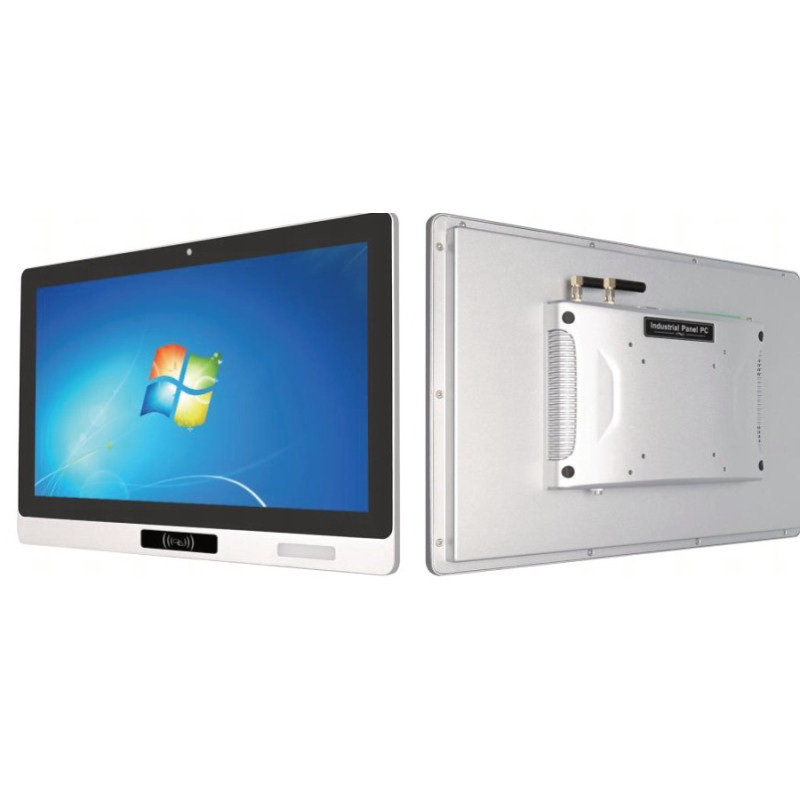

Průmyslový dotykový panel PC 15.6 Security LINE TTPC156W25

Průmyslový dotykový panel PC Security LINE TTPC156W25 kombinuje výkon procesoru Intel Core i5 12. generace s robustní bezventilátorovou konstrukcí v hliníkovém šasi. Full HD displej 15,6" s kapacitním dotykem, integrovaná HD kamera, RGB stavový indikátor a ve vybraných variantách dvoupásmová RFID čtečka karet 125 kHz + 13,56 MHz z něj dělají univerzální terminál pro průmyslová pracoviště, chytré továrny, jídelny, kampusy i zasedací místnosti.

Díky procesoru Intel Core i5-1235U a operačnímu systému Windows 11 Pro zvládne bez problémů průmyslové aplikace, vizualizace výrobních procesů i podnikové systémy. Bezventilátorové provedení zajišťuje tichý chod a minimální údržbu, přední panel s krytím IP65 chrání proti prachu a vodě.

Klíčové vlastnosti

• 15,6" Full HD displej – 1920 × 1080, 10bodový kapacitní dotyk
• Intel Core i5-1235U – 12. generace, 10 jader / 12 vláken, až 4,4 GHz
• Windows 11 Pro
• 8 GB RAM, SSD 128 nebo 256 GB – dle varianty, paměť rozšiřitelná až na 32 GB
• Hliníkové šasi – plně uzavřená konstrukce z tlakově litého hliníku s efektivním odvodem tepla
• Bezventilátorové chlazení – tichý provoz bez nasávání prachu
• Krytí IP65 – přední panel chráněný proti prachu a vodě
• HD kamera
• RFID čtečka karet – dvoupásmová 125 kHz + 13,56 MHz (dle varianty)
• RGB stavový indikátor – červená / zelená / modrá signalizace
• Wi-Fi 2,4/5 GHz a Bluetooth 4.0
• Široký rozsah napájení – 12–36 V DC

Ideální využití

• Průmyslové terminály a kontrolní stanoviště
• Chytré továrny a řízení výrobních procesů
• Vizualizace dat a HMI rozhraní
• Dispečerská stanoviště
• Informační terminály
• Jídelny a výdejní místa
• Kampusy a zasedací místnosti

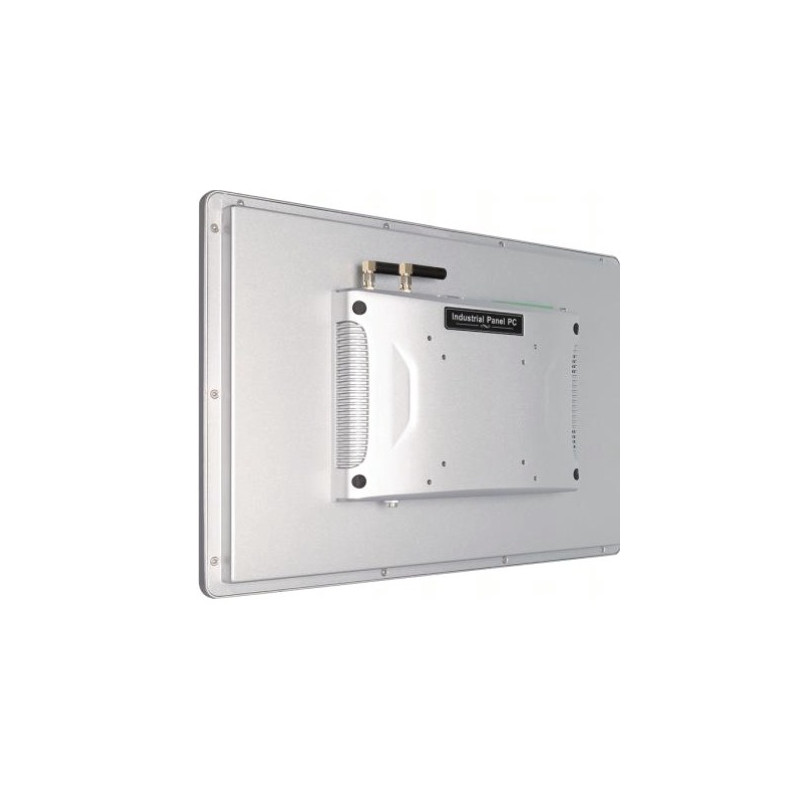

Robustní konstrukce pro zástavbu

Spolehlivý průmyslový panelový počítač pro nasazení v náročných provozech. Plně uzavřené hliníkové šasi s pasivním chlazením odolává prachu, vlhkosti, vibracím (IEC 60068-2-64) i nárazům (IEC 60068-2-27) a pracuje v rozsahu teplot −10 až 60 °C. Ideální pro provoz 24/7.

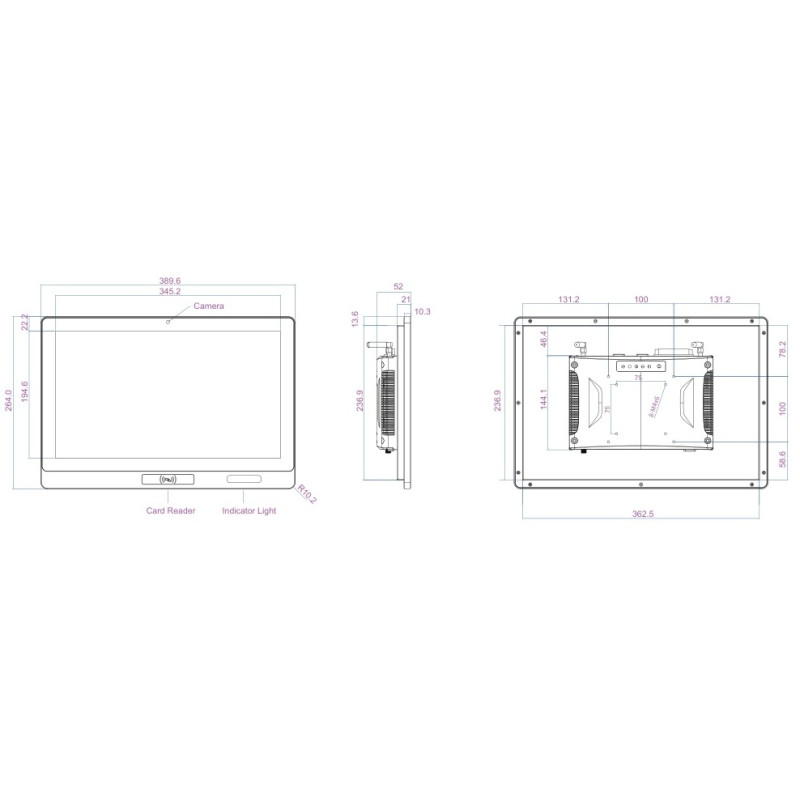

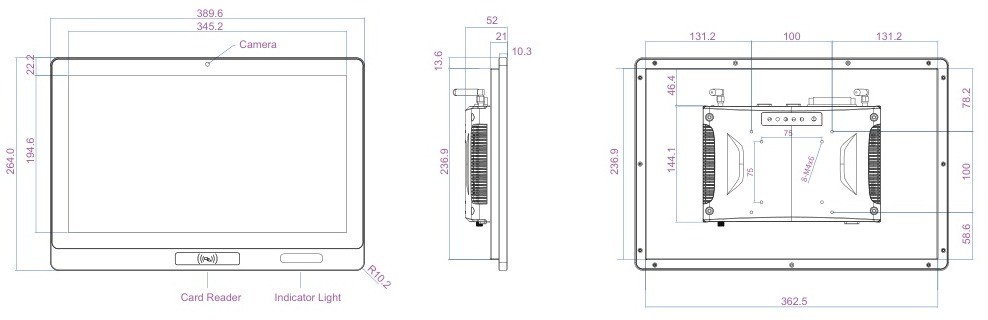

Panel PC vyniká malou zástavbovou hloubkou 52 mm. Je konstruován pro instalaci do panelu či stěny zařízení, do 19" racku nebo na zeď či držák s využitím uchycení VESA.

Spolehlivá konektivita

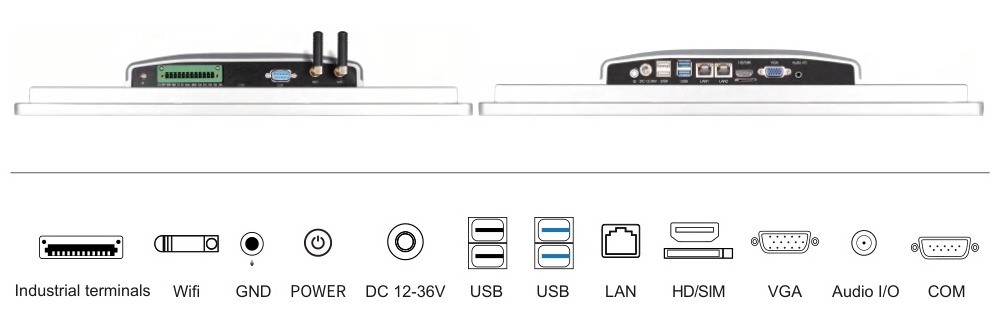

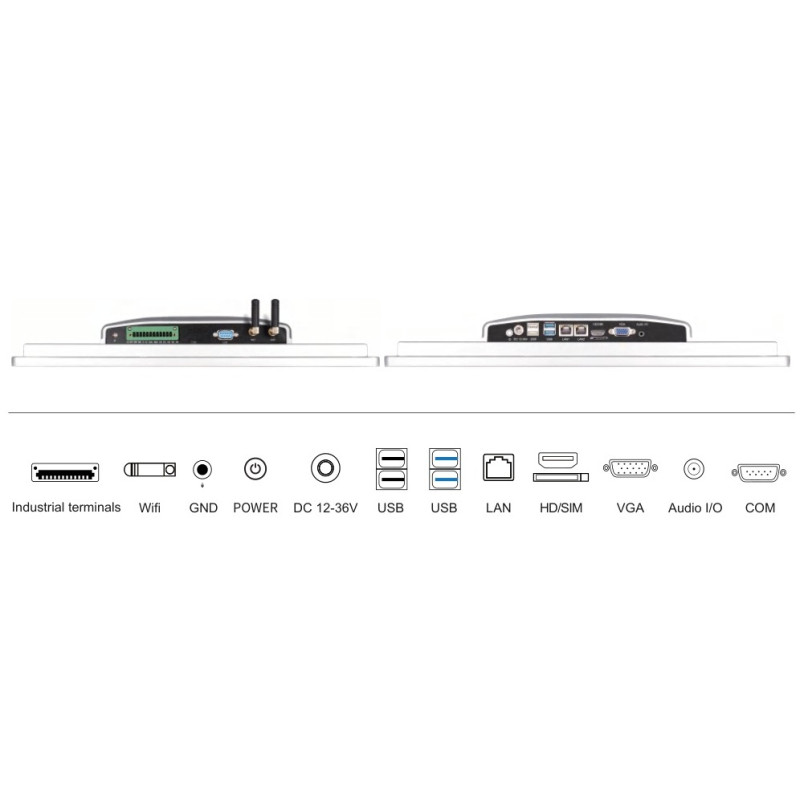

Široká škála rozhraní umožňuje snadnou integraci do stávající infrastruktury: 2× gigabitový LAN, 2× USB 3.0 a 2× USB 2.0, HDMI s výstupem až 4K, VGA, RS232, 12pinová svorkovnice Phoenix s napájením, RS232, RS485 a 5× GPIO, audio vstup/výstup, slot SIM pro modul 3G/4G, dvoupásmová Wi-Fi a Bluetooth 4.0.

Výkon Intel Core 12. generace

Procesor Intel Core i5-1235U 12. generace s grafikou Intel Iris Xe. Standardně 8 GB RAM s možností rozšíření až na 32 GB (1 slot), data jsou uložena na rychlém M.2 NVMe SSD s kapacitou 128 nebo 256 GB dle varianty.

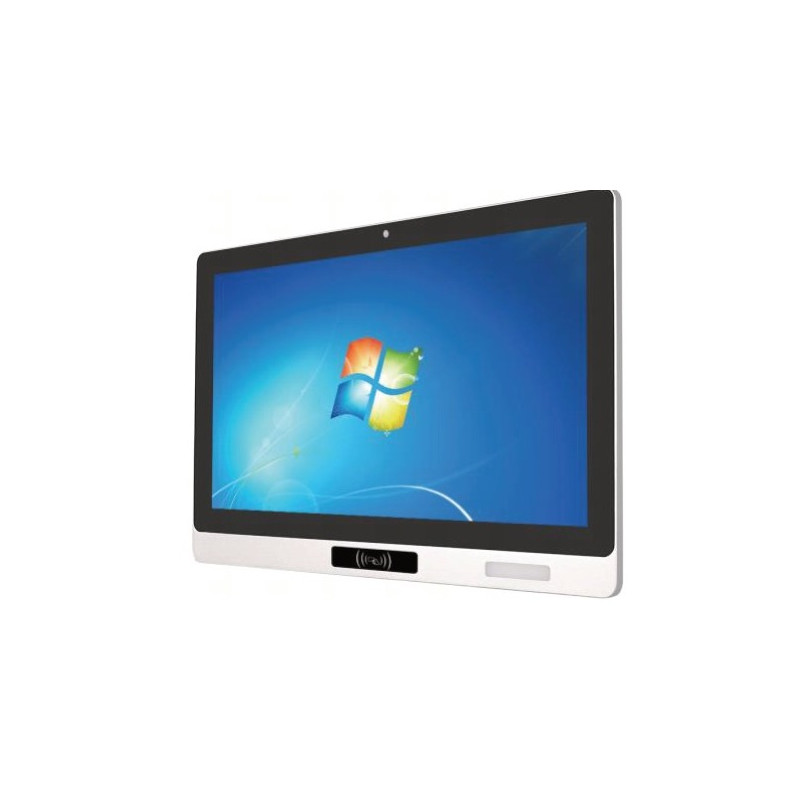

Displej a dotyk

15,6" TFT displej s rozlišením 1920 × 1080 (16:9), jasem 300 cd/m², kontrastem 800:1 a pozorovacími úhly 85° do všech stran. 10bodový projektivní kapacitní dotyk s propustností ≥ 88 % umožňuje ovládání prstem i kapacitním perem.

RFID čtečka – režimy výstupu COM vs. HID

Varianty s RFID čtečkou nabízí dva základní režimy výstupu dat:

COM Mode (Virtual COM Port):

• Vytvoří virtuální sériový port pro přímou komunikaci s PC
• Ideální pro vývojáře a systémové integrátory
• Umožňuje plnou kontrolu nad komunikačním protokolem
• Vhodný pro vlastní aplikace a specializovaný software

HID Mode (Human Interface Device):

• Funguje jako standardní klávesnice
• Plug & Play řešení bez nutnosti instalace ovladačů
• Okamžitě použitelné ve všech běžných aplikacích
• Data jsou automaticky vkládána do aktivního textového pole
• Kompatibilní se všemi operačními systémy

Pro běžné využití doporučujeme HID mode díky jeho jednoduchosti a univerzálnosti. Pro profesionální aplikace a systémovou integraci je vhodnější COM mode, který poskytuje větší kontrolu nad zpracováním dat.

Dále je nutné zvolit jeden ze dvou formátů zobrazení dat:

Hexadecimální formát (Hexa):

• Zobrazuje data v šestnáctkové soustavě (0–9, A–F)
• Standardní formát používaný v RFID technologii
• Kratší zápis čísla karty (například: 4F A3 2B 1C)
• Vhodný pro technické účely a vývojáře

Decimální formát:

• Zobrazuje data v desítkové soustavě (0–9)
• Snadno čitelný pro běžné uživatele
• Delší zápis čísla karty (například: 1338961180)
• Ideální pro databázové a evidenční systémy

Pro běžné aplikace a evidenci doporučujeme decimální formát kvůli jeho přehlednosti. Pro technické aplikace a vývoj je vhodnější hexadecimální formát, který odpovídá standardům RFID technologie.
